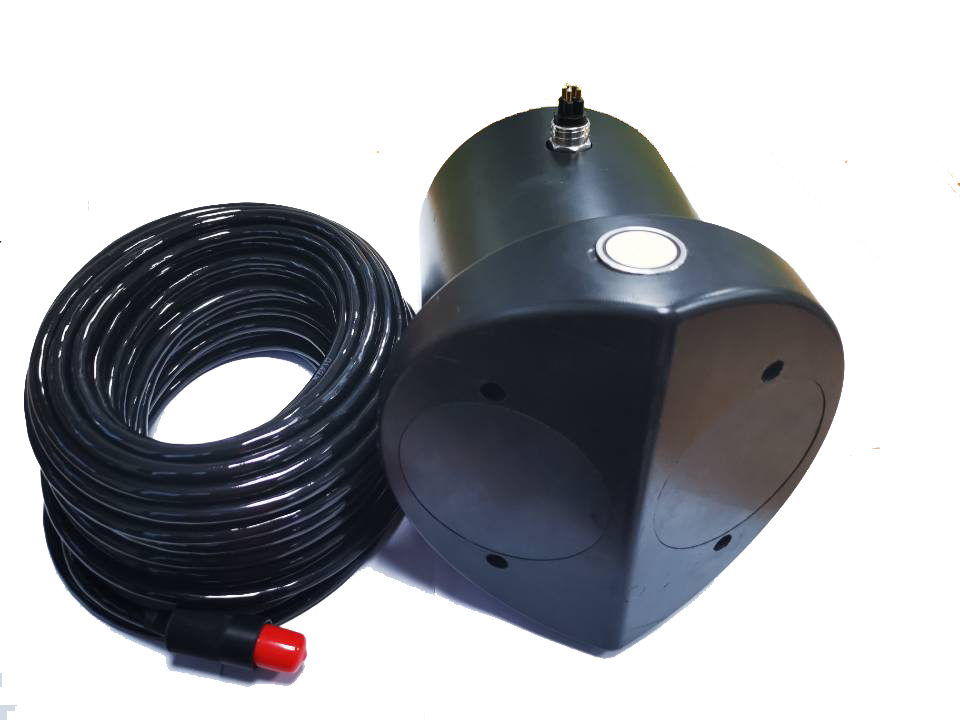

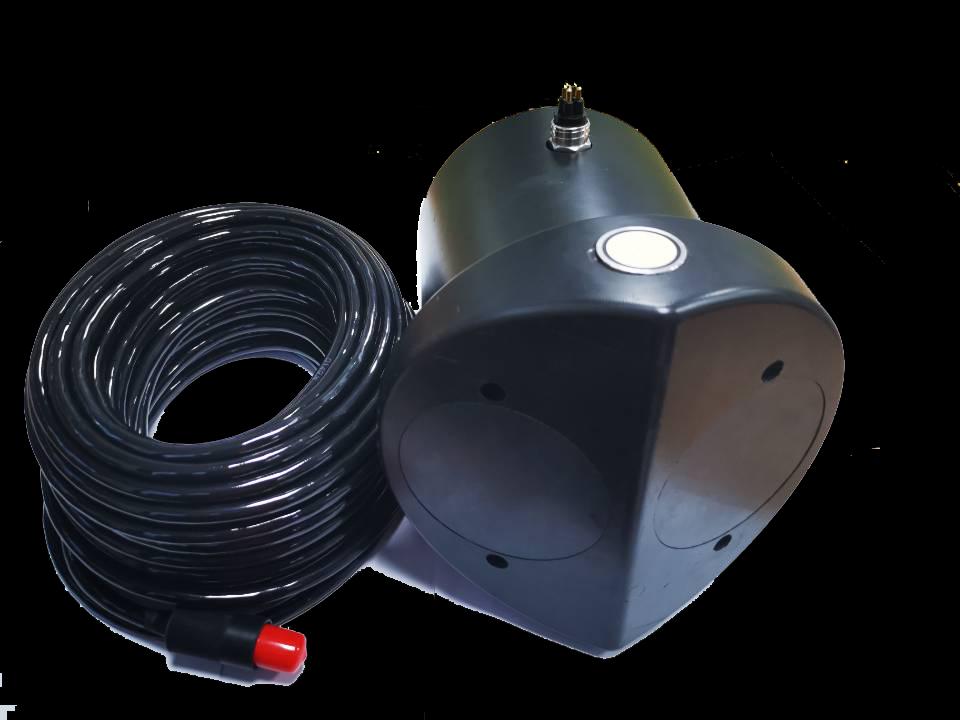

聲學多普勒流速剖面儀ADCP600
　　ADCP-600主要應用于水文、水利、排水、灌區、海綿城市的渠道、河道流速流量測量！在河流、渠道的水文測驗工作中，流速、流量和流向的測量是很重要的工作，傳統的流量測驗方法主要有流速儀法、浮標法等，測驗手段有人工船測、纜道測量等，這些測驗方法原理簡單明了、實用性強，但是費工費時，效率低。為適應新時代經濟社會發展和防汛工作的需求，及時想各級防汛抗旱部門提供準確的水文信息，特別在大洪水時，需要快速采集河流的洪水流量數據，聲學多普勒流量儀測流有不可比擬的優越性。
　　優勢：
　　流速產品，性能更穩定測量更；
　　分層流速測量，更適應寬流域的流速分布；
　　分層流速流向測量，掌握水體的流動趨勢；
　　Web云端數據服務；
　　內置水深測量探頭；
　　流量儀簡單易用；
　　內置溫度傳感器，自動校準聲速；
　　內置姿態傳感器、水位傳感器測量；
　　外形小型及流線型的設計，方便安裝。
　　用途
　　ADCP-600系列成為功能強大的測流系統。采集高質量的水平剖面數據。采用側式的安裝方式，借助于智能聲波脈沖功能，即使水流條件發生變化，仍然可以獲得高分辨率和高質量的數據。特別適用于：
　　■混凝土渠道　　■天然河流　　■小溪　　■灌溉渠道　　■水電水道　　■排水渠道
　　基本原理
　　聲學多普勒剖面流量計(ADCP)是利用聲學多普勒效應進行測流的。從設備的換能器發生一定頻率的脈沖，當該脈沖碰到水中的發射物體（如懸浮物質）后產生回波信號，該回波信號被聲學多普勒流速儀接收。懸浮物質會隨水流而漂移，從而產生多普勒效應（即回波信號額頻率與發射信號的頻率之間產生一個頻差），通過測量得到的多普勒頻移可得到相應點的流速。
　　聲學多普勒流量儀安裝有2個換能器，換能器與安裝中心軸線有一定的夾角，每個換能器既是發射器又是接收器。換能器發射的聲波能集中于較窄的范圍內也稱為聲束。假定懸浮物質的運動速度和水體流速相同，當懸浮物質的運動方向是接近換能器時，換能器接收到回波頻率比發射波的頻率高；當懸浮物質的運動方向是背離換能器時，換能器接收的回波頻率比發射頻率低。聲學多普勒頻移，即發射聲波頻率與回波頻率之差：
　　2、性能參數
　　產品型號：       ADCP-600
　　工作頻率：       600KHZ
　　聲路：           平面陣列雙波束
　　水平超聲波夾角： 130°
　　指向性開角：     1.4°
　　測量范圍：       100m
　　盲區：            0.07m（根據工作頻率會不同）
　　單元層數：        256層
　　單元尺寸：         0.06-2m（根據工作頻率會不同）
　　測量精度：         ±0.5%
　　流速分辨率：       0.001m/s
　　流速測量范圍：     ±10m/s
　　溫度傳感器測量范圍：－25℃～75℃
　　姿態傳感器精度：    ±0.5°
　　溫度精度：          ±0.4℃
水位測量：超聲波水位測量范圍 ：0.5-20m
　　          陶瓷壓力水位測量范圍：20m可外接雷達水位精度±2mm,±0.02%FS
　　工作頻率：             1-60min可調
　　數據輸出：             實時水位、平均流速、面積、流量等
　　工作溫度：          －10℃～60℃
　　存貯溫度：          －20℃～70℃
　　標配深度水下：        50m
　　防護等級：             IP68
　　工作電壓：            DC 7-15V
　　功耗：                小于1.5W（根據工作頻率會不同）
　　通訊協議：            MODBUS RS485等
　　傳感器尺寸：         158*220*200 mm
　　空氣中質量：         3.8Kg
　　水中質量：            0.65Kg
　　可靠性：              MTBF>=25000h
　　3、環境
　　存儲環境溫度： -20～65℃
　　測量水體溫度：－25℃～75℃
　　現場操作單元操作溫度：-10～60℃
　　現場操作單元操作濕度：<=95%　　
現場操作單元防護等級：IP67
剖面儀防護等級：IP68

選型表
